I den komplicerade världen av elpaneler och lastcentraler dyker ofta två termer upp som är avgörande för säkerhet, funktionalitet och systemdesign:HuvudklackarochHuvudbrytare. Även om de kan låta likadana, kan förvirring av dem leda till felaktiga specifikationer, potentiella säkerhetsrisker och misslyckade inspektioner. Med över två decennier av erfarenhet inom industrin för elektriska komponenter har vårt team påWenzhou Kangshuai Electronic Co., Ltd.är väl förtrogen med de nyanserade skillnaderna mellan dessa väsentliga komponenter.
Den här guiden kommer att fördjupa sig i deras definitioner, applikationer, tekniska parametrar och de kritiska faktorerna som avgör när den ena ska användas framför den andra. Att förstå denna distinktion är grundläggande för elektriker, ingenjörer, entreprenörer och inköpsspecialister som specificerar och arbetar medPanelskivordagligen. Vår fabriks engagemang för precisionstillverkning säkerställer att varje klack vi producerar uppfyller de högsta standarderna för anslutning och säkerhet, en princip som vägleder vår förklaring här.
När det gäller elektriska distributionssystem är det grundläggande för säkra och kompatibla installationer att förstå den exakta funktionen och tillämpningen av en endast huvudpanel. Som en hörnstenskomponent tillverkad med precision i vår fabrik, Wenzhou Kangshuai Electronic Co., Ltd., representerar en Main Lug Only-panel en specifik designfilosofi fokuserad på distribution snarare än primärt skydd. I sin kärna är en MLO-panel ett elektriskt hölje som inrymmer ett samlingsskenesystem och anordningar för strömbrytare med flera grenar, men den utelämnar medvetet en huvudöverströmsskyddsanordning (OCPD) i sin enhet.
"Huvudklackarna" är just de robusta termineringspunkterna med hög strömstyrka där de inkommande matarledarna från en uppströmskälla är fysiskt och elektriskt anslutna. Dessa ledare är redan skyddade av en separat frånskiljare och strömbrytare, som kan placeras i en mätar-huvudkombinationsenhet, en växel eller en fjärrpanel som fungerar som serviceutrustning för anläggningen. Den primära och enda rollen för MLO-panelen är att fungera som en centraliserad distributionspunkt, ta en enda kraftmatning med stor kapacitet och effektivt dela upp den i ett flertal mindre, skyddade kretsar för belysning, uttag, maskiner eller andra belastningar. Våra årtionden av erfarenhet av att producera dessa kritiska anslutningsgränssnitt, våra Panelboard Lugs, har lärt oss att deras tillförlitlighet är oförhandlingsbar, eftersom de bär den fulla kontinuerliga strömmen av alla nedströmslaster tillsammans.
För att fullt ut förstå en MLO-panel måste man visualisera den elektriska vägen. Ström kommer in i höljet genom en ledning eller kabel. Dessa obrutna service- eller matarledare – vanligtvis storkoppar eller aluminium – leds direkt till huvudklackarna, som är säkert monterade på och bildar början på panelens samlingsskenesystem. Det finns ingen avbrottsbrytare eller säkring i denna väg i lådan. Själva klackarna, som vår fabrik noggrant bearbetar och plåtar, är inkörsporten. När den är avslutad flyter strömmen från klackarna in i huvudskenorna, som vanligtvis är gjorda av förtennad koppar eller aluminium och löper vertikalt (i en bostadspanel) eller horisontellt genom kapslingen.
Dessa samlingsskenor har standardiserade anslutningspunkter där enskilda grenbrytare snäpper in. Varje brytare skyddar sedan sin dedikerade krets. Denna arkitektur innebär att hela panelens belastning, från en enda 15-amp belysningskrets till det kumulativa draget av tjugo sådana kretsar, passerar genom dessa huvudklackar. Därför prioriterar våra tillverkningsspecifikationer för panelskivor i MLO-applikationer flera nyckelfaktorer utöver grundläggande konduktivitet, som vi kommer att utforska i en detaljerad lista.
Användningen av MLO-paneler är utbredd i scenarier där eldistribution är separerad från tjänstentréskydd. I ett typiskt enfamiljshus kan den huvudsakliga serviceavstängningen vara en 200-ampers brytare i en utomhusmätare-huvudkombo. Därifrån går en uppsättning matare till en underpanel inne i garaget eller källaren, som är en MLO-panel. Denna underpanel driver hemmets grenkretsar. I kommersiella och industriella miljöer skalas applikationen upp.
En stor anläggning kan ha en huvudväxel på 4000 A. Från detta går flera 400-amp eller 600-amp matare till avlägsna MLO-distributionspaneler placerade nära kluster av belastningar, såsom på olika tillverkningsvåningar eller kontorsvingar. Denna "fördelningspanel"-metoden minskar spänningsfallet och förenklar kabeldragningen. En annan specialiserad applikation är i generatoröverföringsinställningar. Underpanelen för kritisk belastning (matad från en automatisk överföringsomkopplare) är ofta en MLO-panel. Dess uppströmsskydd och frånkoppling hanteras av överföringsomkopplaren och huvudservicepanelen.
Vår roll är att tillhandahålla panelskivorna som utgör det pålitliga hjärtat i dessa olika MLO-installationer, vilket säkerställer att varhelst ström behöver delas rent och säkert är anslutningspunkten upp till uppgiften. Vårt ingenjörsteam har ett nära samarbete med panelbyggare för att skräddarsy klackkonfigurationer för dessa varierande och krävande miljöer.
I motsats till den distribuerade skyddsmodellen av MLO-paneler, förkroppsligar en Main Breaker Lug-panel principen om integrerad kontroll och säkerhet. Denna typ av panel kombinerar funktionerna serviceingång, primärt överströmsskydd, huvudfrånkoppling och kretsfördelning i en enda, fristående kapsling. "Huvudbrytarens klackar" är specifikt anslutningspunkterna som finns på ledningssidan (nyttosidan) av den integrerade huvudströmbrytaren.
Inkommande serviceledare från elmätaren eller en transformator ansluts direkt till dessa klackar. Den integrerade huvudbrytaren - en stor, termiskt magnetisk eller elektronisk utlösningsanordning - tillhandahåller sedan de avgörande funktionerna för överbelastnings- och kortslutningsskydd för hela panelen och fungerar som nöd- och underhållsfrånkoppling för all ström nedströms. Lastsidan på denna huvudbrytare är ansluten till panelens samlingsskensystem som sedan matar de enskilda grenbrytarna. Denna design innebär att själva panelen klassificeras som "Suitable for Use as Service Equipment" (SUSE), en kritisk NEC-beteckning. På Wenzhou Kangshuai Electronic Co., Ltd. tillverkar vi klackarna som är integrerade i dessa huvudbrytarenheter. Vår förståelse för den dubbla rollen – som både en högströmsavslutningspunkt och en kritisk del av en säkerhetsanordnings nuvarande väg – informerar varje aspekt av vår produktionsprocess för dessa panelskivor.
Den elektriska vägen i en MBL-panel har en avsiktlig och skyddad avbrottspunkt. Nätströmmen kommer in i kapslingen och leds omedelbart till huvudbrytarens klackar på ledningssidan. Dessa klackar är en del av brytarens fasta, interna montering. Från dessa klackar går strömmen genom brytarens interna kontakter, avkänningselement och utlösningsmekanism. Under normala förhållanden är kontakterna slutna, och ström strömmar till brytarens lastterminaler, som är anslutna till panelens huvudskenor. Om ett fel (en kortslutning) uppstår någonstans nedströms eller om den totala belastningen överstiger brytarens märkvärde under en längre tid (en överbelastning), löser den interna mekanismen ut, vilket kraftfullt öppnar kontakterna och kopplar bort all ström till samlingsskenorna och varje grenkrets. Denna integrerade design erbjuder en tydlig säkerhetshierarki.
Huvudbrytaren skyddar samlingsskenorna och matarna till eventuella nedströms underpaneler. Varje grenbrytare skyddar sin specifika kretsledning och belastning. Klackarna på ledningssidan av huvudbrytaren är därför den första kontaktpunkten för oskyddad nätström. Deras integritet är absolut, eftersom alla fel här – som en lös anslutning som orsakar ljusbåge – skulle inträffa före huvudbrytarens skydd och kan leda till en katastrofal händelse. Det är därför som vår fabrik utsätter panelskivans klackar avsedda för huvudbrytarapplikationer för ännu strängare tester för termisk cykling och kortslutningsmotstånd.
MBL-panelen är den obestridda standarden för serviceutrustning för bostäder, kommersiella och lätta industrier – den punkt där verkets ansvar slutar och byggnadsägarens börjar. National Electrical Code (NEC) Artikel 230 ställer krav på serviceutrustning, och en enda huvudbrytare som tillhandahåller servicefrånkopplingen är det vanligaste och enklaste sättet att uppfylla. I ett hus är det huvudpanelen i källaren eller garaget. I en liten kommersiell byggnad kan det vara en 400-ampers panel i ett grovkök. Utöver att vara servicefrånkoppling, erbjuder dess integrerade karaktär betydande säkerhets- och bekvämlighetsfördelar för elektriker och första räddningspersonal: det finns en tydligt märkt strömbrytare för att stänga av all ström i byggnaden (förutom eventuella separat härledda källor). För panelbyggare som skaffar komponenter, säkerställer användning av en förmonterad huvudbrytarenhet med våra integrerade Panelboard Lugs en UL-listad montering, vilket förenklar deras egen listningsprocessen.
Vår fabrik stödjer dessa byggare genom att tillhandahålla inte bara komponenter, utan också testrapporter och certifieringsdokumentation som intygar att enheten överensstämmer med standarder som UL 67 (Panelboards) och UL 489 (Moulded-Case Circuit Breakers). Tillförlitligheten vi bygger in i varje klack stöder den övergripande säkerhetsfunktionen för hela huvudbrytarpanelen, ett ansvar vi tar med största allvar på Wenzhou Kangshuai Electronic Co., Ltd.
Även om både MLO- och MBL-paneler tjänar till att distribuera elektricitet, skapar närvaron eller frånvaron av en integrerad huvudöverströmsskyddsanordning stora skillnader i deras funktion, installation, säkerhetsprofil och reglerande behandling. Dessa skillnader är inte bara akademiska; de dikterar verkliga metoder för elektriker, inspektörer, ingenjörer och anläggningschefer. Med utgångspunkt i vår långa erfarenhet av att leverera panelskivor för båda konfigurationerna kan vi på Wenzhou Kangshuai Electronic Co., Ltd. formulera dessa distinktioner med praktisk tydlighet.
Följande detaljerade jämförelsetabell och efterföljande analys bryter ner dessa kritiska områden. Att förstå dem är viktigt för att specificera rätt paneltyp och säkerställa en säker, kodkompatibel installation som fungerar tillförlitligt under hela dess livstid. Vårt åtagande är att tillhandahålla komponenter som uppfyller de distinkta kraven för varje applikation, oavsett om det är den rena kraftöverföringsrollen för en MLO-klack eller den skyddade ingångsrollen för en huvudbrytarklack.
| Aspekt av jämförelse | Panel endast för huvudklackar (MLO). | Huvudbrytare (MBL) Panel |
| 1. Primär funktion och roll i systemet | Ren distributionsnod.Dess enda funktion är att dela upp en enda, redan skyddad kraftmatning i flera grenkretsar. Det är en mellanhand i maktkedjan. | Serviceingång & integrerad distribution.Fungerar som gränsdragningen mellan el- och lokalledningar, ger primärt skydd, frånkoppling och distribution i en enhet. |
| 2. Placering av överströmsskydd för panelmatare | Exklusivt uppströms.Ledarna som matar MLO-panelen är endast skyddade vid sin källa – uppströmsbrytaren. Kabelsektionen från den brytaren till MLO-klackarna har inget lokalt skydd. Ett fel på denna kabel skulle förlita sig på att uppströmsbrytaren rensar den, som kan ha en högre utlösningsinställning på grund av koordinationsbehov. | Integrerad och lokal.Huvudbrytaren ger direkt överströmsskydd för serviceledarna precis där de slutar. Ett fel vid klackarna eller omedelbart nedströms åtgärdas av själva huvudbrytaren. |
| 3. Huvudfrånkopplingsplats & nödprocedur | Avlägsen.För att göra hela MLO-panelen strömlös för underhåll eller en nödsituation måste personalen lokalisera och använda uppströmsfrånkopplingen. Detta kan vara i ett annat rum, på en annan våning eller i ett låst bruksområde, vilket kan orsaka farliga förseningar. | Lokalt och omedelbart.Huvudfrånkopplingen finns på panelytan. I en nödsituation kan vem som helst snabbt identifiera och kasta huvudbrytaren för att döda all ström i panelen och dess nedströmsbelastningar. Detta är en kritisk funktion för livssäkerhet. |
| 4. NEC-kodkrav och märkning | Måste vara märkt "Endast huvudklackar" eller motsvarande.NEC kräver denna märkning för att uppmärksamma personalen på att det inte finns någon frånkoppling i höljet. Den är inte LÄMPLIG FÖR ANVÄNDNING SOM SERVICEUTRUSTNING såvida den inte är specifikt listad och konfigurerad som sådan (sällsynt). Dess installation regleras av regler för underpaneler och matare (NEC artiklarna 215, 408). | Märkt "Lämplig för användning som serviceutrustning" (SUSE).Måste följa alla regler för serviceutrustning i NEC Artikel 230, inklusive arbetsutrymme, spelrum och krav på jordning/bindning. Huvudbrytarens betyg är servicebetyget. |
| 5. Systemkoordination & Selektiv utlösning | Möjliggör bättre koordination.En ingenjör kan selektivt dimensionera uppströms matarbrytaren så att den är större än MLO-panelens bussklassificering för att möjliggöra framtida lasttillväxt, eller för att koordinera utlösning så att ett grenfel inte tar ut huvudmatningen. MLO-panelens "avsaknad" av en huvudenhet är en funktion för systemdesignflexibilitet. | Samordning sker med elförsörjning.Huvudbrytarens utlösningsegenskaper måste samordnas med kraftverkets skyddsanordningar uppströms. Nedströms koordination är mellan huvudbrytaren och grenbrytarna. Ett allvarligt grenfel kan lösa ut huvudledningen och orsaka total strömavbrott i panelen. |
| 6. Kostnads- och värdeanalys | Lägre initial panelkostnad.Panelen i sig är vanligtvis billigare eftersom den saknar huvudbrytarenheten. Detta tar dock inte hänsyn till den nödvändiga kostnaden för den separata frånkopplingsutrustningen uppströms. Den totala installationskostnaden kan vara liknande eller högre beroende på körningen till uppströmsenheten. | Högre initial panelkostnad, men allt-i-ett-värde.Panelkostnaden inkluderar huvudbrytaren. För nybyggnation eller ett enda serviceställe är detta ofta den mest ekonomiska och enkla lösningen, som kombinerar alla nödvändiga funktioner. |
| 7. Fysiskt utrymme och layout inom kapslingen | Maximerar utrymmet för grenkretsar.Utan att någon stor huvudbrytare tar upp positioner kan en MLO-panel ofta passa fler grenbrytare i samma fysiska kapslingsstorlek. Detta är en stor fördel vid eftermontering eller applikationer med begränsad utrymme. | Utrymme delas med huvudenheten.Huvudbrytaren upptar utrymme, vanligtvis de två till fyra översta positionerna i en bostadspanel. Detta minskar antalet tillgängliga utrymmen för grenbrytare, vilket ibland kräver en större panel eller en underpanel. |
| 8. Felström tåla klassificering | Beroende på uppströmsskydd.MLO-panelen och dess klackar måste ha en Interrupting Rating (IR) eller Standstand Rating (SCCR) som är tillräcklig för den tillgängliga felströmmen på sin plats. Denna klassificering är oberoende men måste vara >= uppströmsbrytarens avbrytande klassificering. | Integrerat betyg.Huvudbrytarens avbrottsvärde (t.ex. 22kA, 65kA, 100kA) definierar panelens felströmskapacitet. Klackarna och bussen testas som en del av denna montering för att motstå de magnetiska krafterna och värmen från ett fel tills brytaren rensar det. |
Säkerhetskonsekvenserna härrör direkt från skillnaden "lokal frånkoppling". I en kommersiell anläggning måste en elektriker som arbetar på en MLO-underpanel förlita sig på en lockout/tagout-procedur (LOTO) på en avlägsen plats. Om den frånkopplingen inte är under deras enda kontroll (t.ex. den driver andra belastningar), är risken högre. Med en MBL-panel är frånkopplingen där, synlig och kontrollerbar. Ur ett brandsäkerhetsperspektiv kan ett ljusbågsfel vid huvudklackarna på en MLO-panel vara allvarligare eftersom uppströmsbrytaren kan ha en längre rensningstid (på grund av avsiktlig tidsfördröjning för koordinering) än en huvudbrytare skulle ha för ett fel vid sina egna terminaler. I praktiken är felsökning annorlunda. I en MBL-panel, om all ström går förlorad, är den första kontrollen huvudbrytaren. I ett system med en MLO-panel kräver en total förlust kontroll av den fjärranslutna uppströmsenheten.
Vår fabrik designar våra panelskivor för att minska riskerna för fel i båda scenarierna, men systemarkitekturen dikterar säkerhetsprotokollen som måste följas. I slutändan handlar valet mellan MLO och MBL inte om vad som är universellt "bättre", utan om vilket som ärrättaför den specifika designen av elsystemet. Vår expertis säkerställer att klackarna i hjärtat av båda valen är konstruerade för optimal prestanda och säkerhet i sin avsedda roll.
Att välja lämplig panelkonfiguration – MLO eller MBL – är ett avgörande beslut som påverkar säkerhet, kostnad, funktionalitet och efterlevnad. Det är inte en subjektiv preferens utan ett systematiskt beslut baserat på projektets elektriska enradsdiagram, kodkrav och praktiska begränsningar. På Wenzhou Kangshuai Electronic Co., Ltd. guidar vårt tekniska supportteam kunderna genom denna beslutsprocess dagligen, eftersom den direkt påverkar vilken typ av panelskivor och sammansättningar de behöver för att beställa från vår fabrik. Följande omfattande, steg-för-steg-guide är byggd på våra två decennier av branscherfarenhet och är utformad för att hjälpa ingenjörer, entreprenörer och panelbyggare att göra ett välgrundat, korrekt val.
Detta är den grundläggande första frågan. Rita eller granska systemets enlinjediagram.Fråga: Är denna panel den FÖRSTA anslutningspunkten efter elmätaren eller transformatorn sekundär?
Vår anmärkning:Det här steget verkar grundläggande, men felaktig tillämpning här är en vanlig kodöverträdelse. Vi har sett projekt försenade eftersom en MLO-panel installerades där serviceutrustning krävdes. Vår dokumentation för panelklackar klargör alltid deras avsedda användning i SUSE- eller icke-SUSE-utrustning.
Lokala ändringar av NEC och specifika regler för allmännyttiga företag kan åsidosätta allmänna riktlinjer.
Vår roll:Vi säkerställer att våra panelskivor för både MLO- och MBL-applikationer har de nödvändiga UL-listorna (UL 486, UL 67) som är allmänt erkända av AHJs, och tar bort en variabel från din checklista för överensstämmelse.
Utöver kodminimum, överväg de mänskliga faktorerna för drift och underhåll av systemet.
Analysera den totala installerade kostnaden, inte bara komponentpriset.
Vår support:När du väl har gjort ditt val kan vårt team på Wenzhou Kangshuai Electronic Co., Ltd. tillhandahålla exakta specifikationer för de panelskivor som krävs. För en MLO-panel kommer vi att specificera den fristående klacksatsen med rätt ampacitet, trådomfång och monteringsstil. För en MBL-panel tillhandahåller vi den integrerade huvudbrytarenheten eller de specifika klackkomponenterna för huvudbrytarenheten. Vårt mål är att göra den slutliga komponentspecifikationen till den enklaste delen av din beslutsprocess, med stöd av vår tillförlitliga tillverkning och tekniska expertdata.

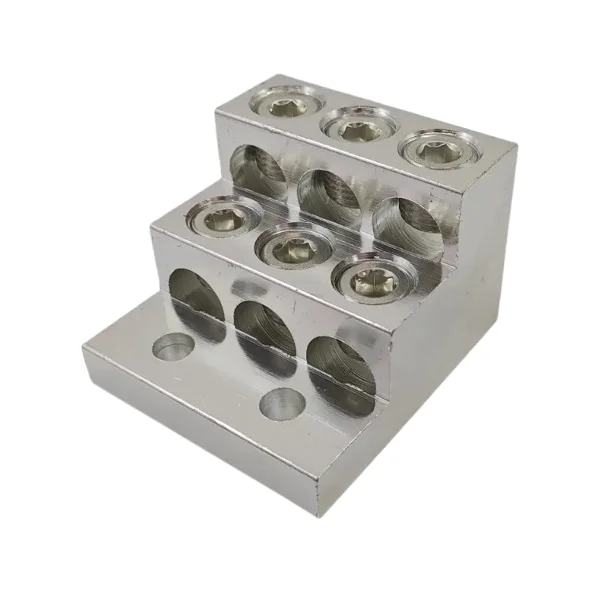

Oavsett om det är för MLO- eller huvudbrytarapplikationer måste själva klackarna specificeras med precision. PåWenzhou Kangshuai Electronic Co., Ltd., vi tillverkarPanelskivortill krävande standarder, och vi råder våra kunder att alltid verifiera följande parametrar.
Tillhandahåller detaljerade, exakta specifikationer för våraPanelskivorär en grundläggande del av vår tjänst. Det garanterar kompatibilitet, säkerhet och långsiktig tillförlitlighet för varje panel som byggs med våra komponenter.
Sammanfattningsvis definieras skillnaden mellan huvudklackar och huvudbrytarklackar av systemarkitekturen.Endast huvudklackar (MLO)paneler är anslutningspunkter för nedströms distribution, beroende på en extern frånkoppling och överströmsskydd.Huvudbrytare (MBL)paneler innehåller det kritiska skyddet och kopplar bort i höljet, vilket gör dem lämpliga som serviceutrustning. Valet beror på panelens roll i det övergripande elsystemet. Som en ledande tillverkare,Wenzhou Kangshuai Electronic Co., Ltd.levererar hög kvalitet, pålitligPanelskivorför båda konfigurationerna. Vår expertis säkerställer att oavsett om du bygger en huvudpanel eller en underpanel, så är anslutningspunkterna – själva hjärtat av kraftdistribution – konstruerade för maximal säkerhet, hållbarhet och prestanda. Vi står bakom varje klack som lämnar vår fabrik och vet att det är en nyckelkomponent i ett säkert och effektivt elsystem.
Är du redo att specificera rätt klackar för ditt projekt?Lämna inte anslutning till slumpen.Kontakta experternahos Wenzhou Kangshuai Electronic Co., Ltd. idag för detaljerade produktkataloger, tekniska datablad och personlig support för att välja de perfekta panelskivorna för din huvudklack eller huvudbrytare. Vårt team är här för att säkerställa att din design både är kodkompatibel och byggd för att hålla. Begär offert eller konsultation nu.
F: Kan jag lägga till en huvudbrytare till en panel med endast huvudklack?
A:I allmänhet nej. Main Lug Only-paneler tillverkas och listas med en specifik bussstruktur som inte är utformad för att acceptera tillägg av en huvudbrytare internt. Kapslingen är inte heller konfigurerad för det. För att uppnå detta skulle du behöva ersätta hela panelen med en huvudbrytare eller installera en extern frånkopplingsbrytare uppströms, som i huvudsak håller panelen som en MLO matad från den nya brytaren. Rådgör alltid med en behörig elektriker och paneltillverkarens instruktioner.
F: Vilket är säkrast, en huvudklack eller en huvudbrytarpanel?
A:Säkerheten beror på korrekt applikation och installation. En huvudbrytarpanel ger en tydlig, omedelbar frånkoppling vid panelplatsen, vilket är en säkerhetsfördel för underhåll och nödsituationer. En MLO-panel som matas från en korrekt dimensionerad och placerad uppströmsbrytare är dock lika säker ur överströmsskyddssynpunkt. Den potentiella säkerhetsrisken uppstår om uppströmsfrånkopplingen inte är lättillgänglig eller är felaktigt märkt.
F: Hur vet jag om min befintliga panel är MLO eller har en huvudbrytare?
A:Öppna paneldörren (säkert och endast om du är kvalificerad). Titta på toppen av panelen där serviceledningarna går in. Om du ser en stor, enkel brytare eller brytare som alla andra brytare är grupperade nedan, och den är märkt "Main", har du en huvudbrytare. Om du bara ser en uppsättning stora anslutningsklackar med tunga ledningar anslutna, och ingen enskild strömbrytare ovanför grenbrytarna, är det troligen en MLO-panel. Panelkåpan ska också vara märkt "Main Lug Only" om det är en MLO.
F: Har en huvudbrytarpanel också huvudklackar?
A:Ja, tekniskt sett. I en huvudbrytarpanel ansluter de inkommande serviceledarna till klackar som är en del av själva huvudbrytarenheten. Dessa är klackarna på "linjesidan" på huvudbrytaren. Så den har huvudbrytare. Termen "huvudklackar" är vanligtvis reserverad för fristående klackar som finns i en MLO-panel.
F: Skiljer sig själva klackarna mellan MLO- och MBL-paneler?
A:Det kan de vara. Även om båda måste klassificeras för systemets strömstyrka, är MLO-klackar ofta fristående komponenter som bultas på bussen. Huvudbrytarens klackar är integrerade i brytarens hölje och design. Material- och prestandastandarderna är lika höga, men deras fysiska form och montering är specifika för deras tillämpning. På vår fabrik tillverkar vi båda typerna för att möta de distinkta mekaniska och termiska kraven från deras respektive installationer.
