Artikelsammanfattning
Panelskivorspelar en avgörande roll i elektriska distributionssystem genom att tillhandahålla säkra och stabila ledaranslutningar inom panelskivor. Dåliga anslutningar kan leda till överhettning, strömavbrott och potentiella säkerhetsrisker. Den här artikeln förklarar hur panelskivorna fungerar, hur de stöder säker strömöverföring och hur man väljer rätt klack för specifika applikationer. Den beskriver också vanliga installationsutmaningar och praktiska lösningar som förbättrar tillförlitligheten i elpaneler.

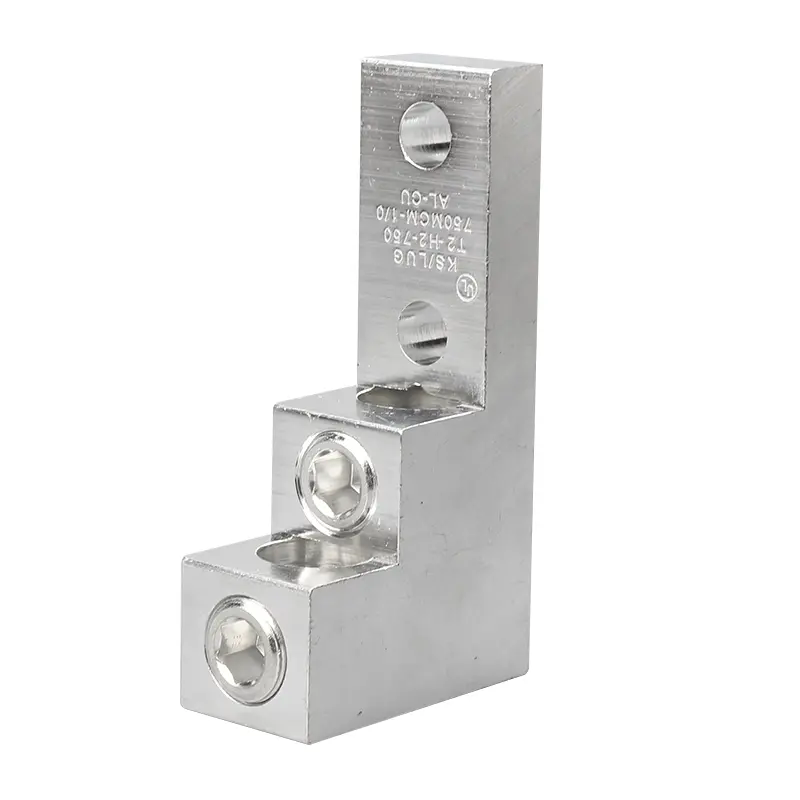

Panelbrickor är specialiserade elektriska kopplingar utformade för att säkra ledare i paneler eller distributionskort. Dessa klackar skapar ett stabilt elektriskt gränssnitt mellan inkommande kraftledningar och de interna samlingsskenorna eller terminalanslutningarna på ett panelkort.
I modern elektrisk infrastruktur distribuerar paneler elektricitet från en huvudkälla till olika grenkretsar. Pålitliga klackanslutningar säkerställer att elektrisk ström flyter effektivt samtidigt som den mekaniska stabiliteten bibehålls. Utan korrekt installerade klackar kan ledarna lossna, vilket orsakar motståndsuppbyggnad, överhettning eller till och med elektriska fel.
Panelskivor används ofta i elektriska system för bostäder, kommersiella och industriella anläggningar. De är designade för att passa olika trådstorlekar, strömklasser och installationsmiljöer.
Panelskivans klackar fungerar genom att mekaniskt fästa en ledare till en ledande terminal med hjälp av kompression eller mekanisk fastspänning. Denna anslutning säkerställer minimalt motstånd mellan ledaren och panelskivans samlingsskena.
Processen fungerar i flera steg:
När de är ordentligt åtdragna skapar panelskivans klackar en elektrisk väg med låg motståndskraft. Detta minskar energiförlusten och hjälper till att upprätthålla systemets effektivitet.
I kraftsystem med hög kapacitet är dessa kontakter konstruerade för att hantera stora strömmar samtidigt som säkra driftstemperaturer bibehålls.
Panelskivorna är konstruerade för att stödja både elektrisk ledningsförmåga och mekanisk styrka. Designen innehåller vanligtvis flera viktiga element:
Den ledande kroppen är vanligtvis tillverkad av koppar eller aluminium med hög ledningsförmåga. Vissa konstruktioner inkluderar skyddsplätering för att förbättra korrosionsbeständigheten och förbättra hållbarheten.
Mekanisk kompression säkerställer att ledaren förblir säkert fäst även vid vibrationer eller termisk expansion. Denna stabilitet är väsentlig i industriella miljöer där elpaneler utsätts för varierande belastningar.
Panelbrickor används i ett brett utbud av elektriska distributionssystem där pålitlig ledningsavslutning krävs.
Vanliga applikationer inkluderar:
Dessa kontakter gör det möjligt för elektriker att säkert avsluta stora ledare utan att kompromissa med den elektriska prestandan. Deras modulära design möjliggör också enklare underhåll och uppgraderingar vid utbyggnad av elsystem.
| Parameter | Beskrivning |
| Material | Koppar eller aluminiumlegering |
| Ytbehandling | Tennpläterad eller korrosionsbeständig beläggning |
| Wire Range | 6 AWG till 600 kcmil beroende på modell |
| Spänningsvärde | Upp till 600V |
| Aktuell kapacitet | Varierar beroende på ledarstorlek och design |
| Installationstyp | Bult- eller skruvklämma |
| Temperaturbetyg | Vanligtvis upp till 90°C |
Dessa parametrar hjälper ingenjörer att fastställa kompatibilitet med befintliga elektriska system. Att välja rätt klackstorlek och klassificering säkerställer långsiktig driftsäkerhet.
Elinstallatörer möter ofta flera utmaningar när de arbetar med panelskivor. Att förstå dessa problem hjälper till att förhindra systemfel.
Lösa anslutningar
Felaktig åtdragning kan leda till ökat elektriskt motstånd och värmeutveckling. Användning av kalibrerade vridmomentverktyg säkerställer att klacken dras åt enligt tillverkarens specifikationer.
Felaktig trådstorlek
Att använda en ledare som är för liten eller för stor för klacken kan försvaga anslutningen. Kontrollera alltid trådkompatibilitet före installation.
Oxidation och korrosion
I fuktiga eller industriella miljöer kan oxidation påverka anslutningsprestanda. Tennplätering och skyddande beläggningar hjälper till att minska denna risk.
Att välja rätt panelskiva kräver utvärdering av flera tekniska faktorer.
Kopparklackar ger generellt högre ledningsförmåga och hållbarhet, medan aluminiumklackar ger lägre vikt och kostnadsfördelar. Det slutliga valet beror på systemkrav och installationsförhållanden.
Tillverkare som CMKS Elektronisk designpanelsklack som uppfyller stränga elektriska prestandastandarder samtidigt som de säkerställer enkel installation i moderna kraftdistributionssystem.
Rutininspektion och underhåll hjälper till att säkerställa panelskivans klackprestanda över tid.
Rekommenderade metoder inkluderar:
Elektriker bör alltid följa lämpliga säkerhetsprocedurer vid service av paneler för att förhindra oavsiktlig kontakt med strömförande kretsar.
Vad är huvudsyftet med en panelskiva?
Den primära funktionen för en panelbricka är att säkert ansluta elektriska ledare till en panelpanel eller distributionssystem samtidigt som en stabil strömväg bibehålls.
Är panelskivor kompatibla med både koppar- och aluminiumtrådar?
Vissa klackar är designade för dubbel kompatibilitet, medan andra är optimerade för en specifik ledartyp. Kontrollera alltid produktspecifikationen före installation.
Varför är rätt vridmoment viktigt för klackanslutningar?
Korrekt vridmoment säkerställer tillräckligt kontakttryck mellan ledare och klack. Detta förhindrar överhettning och säkerställer effektiv elektrisk ledning.
Kan panelskivor klara högströmsapplikationer?
Ja. Många panelskivor av industrikvalitet är konstruerade för att hantera höga strömbelastningar när de matchas med lämplig ledarstorlek och installationsmetod.
Panelbrickor är viktiga komponenter i elektriska distributionssystem, vilket säkerställer säkra och tillförlitliga ledaranslutningar inom panelboards. Deras förmåga att tillhandahålla stabila mekaniska och elektriska gränssnitt hjälper till att upprätthålla konsekvent strömförsörjning i bostäder, kommersiella och industriella miljöer.
Att förstå hur dessa kontakter fungerar, hur man väljer rätt specifikationer och hur man underhåller dem på rätt sätt kan avsevärt förbättra säkerheten och effektiviteten för elektriska installationer.
CMKS Electronicfortsätter att utveckla hållbara och precisionskonstruerade panelskivor utformade för att möta behoven hos modern kraftdistributionsinfrastruktur. Om du letar efter pålitliga lösningar eller teknisk vägledning angående applikationer för panelskivor, vänligenkontakta ossidag för att diskutera dina projektkrav och upptäcka hur våra produkter kan stödja dina elsystem.
